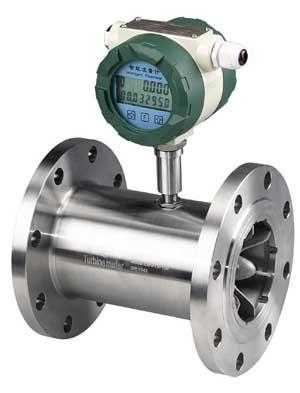

渦輪流量計

渦輪流量計屬于速度式流量計，也叫葉輪式流量計。葉輪式流量計是利用置于流體中的葉輪的旋轉角速度與流體流速成比例的關系，通過測量葉輪的轉速來反映通過管道的流體體積流量大小，是流量?jī)x表中比較成熟的高準確度儀表之一。

用途
渦輪流量計用于封閉管道中測量低粘度氣體的體積流量和總量。在石油，化工，冶金，城市燃?xì)夤芫W(wǎng)等行業中具有廣泛的使用價值。

工作原理
渦輪流量計的工作原理：流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電
脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k
式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m]，由校驗單給出。若以[1/L]為單位Q=3.6×f/k
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

渦輪流量計一般由下列典型五個部分組成：
1．表體
表體的材料一般為鋼或者是鑄鐵，其兩端為法蘭連接。小口徑表也有采用螺紋接口方式。
2．測量的組件
渦輪上有經過精密加工的葉片，它與一套減速齒輪和軸承一起構成測量組件，支攆渦輪的兩個高精度不銹鋼永久自潤滑軸承保證該組件有較長的使用壽命。渦輪流量計亦可選用外部潤滑油泵潤滑軸承，但注意不能過量。
3．計數器
計數器面板上有以下重要信息：
(1)最大工作溫度及壓力：
（2)計量及最小和最大流量等級
（3）產品型號及編號
（4）防爆等級和標志
（5）低頻或高頻脈沖所對應流體的當量以及接線方式。
4．整流器
整流器用以使流體流過渦輪流量計時處于規則狀態，從而消除擾動對計量無利影響。高計量精準度。
5．磁耦合傳動的裝置
該裝置將處于大氣環境中的計數器部分與被測量氣體分離開來，并將測量組件的轉動傳遞給計數器。

儀表結構
1、 儀表安裝采用法蘭連接、螺紋連接及夾裝式；
2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6DS，下游直管段應≥5DS（DS為被測管道實測內徑）。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道（如圖四）；
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關“使用說明書”。

優點
渦輪流量計是一種速度式儀表，具有精度高，重復性好，無零點漂移，高量程比，結構簡單，運動部件少，耐高壓，測量范圍寬，體積小，重量輕，壓力損失小，維修方便等優點，渦輪流量計擁有高質量軸承、特別設計的導流片，因此極大降低了磨損，對峰值不敏感，甚者惡劣的條件下也可以給出可靠的測量變量。
★ 壓力損失小，葉輪具有防腐功能；
★ 采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能優越。
★ 具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%
★ 儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性強
★ 采用EEPROM對累積流量、儀表系數掉電保護，保護時間大于10年
★ 采用高性能MCU中央處理器，完成數據采集處理顯示輸出、累積流量瞬時流量同
★ 屏顯示方便的人機界面實現， 以標準485形式進行數據傳輸。
★ 采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在有少量泥沙與污物的介質中工作。
★ 采用1Cr18Ni9Ti全不銹鋼結構，（渦輪采用2Cr13）防腐性能好。
★ 容易維修，有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，
★ 內部清洗簡單。
★ 有較強抗磁干擾和振動能力、性能可靠、壽命長
★ 下限流速低,測量范圍寬，
★ 現場顯示型液晶屏顯示清晰直觀，功耗低，3V鋰電池供電可連續運行5年以上，
★ 耐腐蝕，適用于酸堿溶液

電氣特性
1、 顯示方式：
（1）LWGY 遠傳顯示：脈沖輸出（配顯示儀表）；
（2）LWY 現場顯示：液晶顯示累積流量，單位（m³）
液晶顯示瞬時流量，單位（m³/h）
（3）LWGB 渦輪流量變送器：（配顯示儀表）。
2、輸出功能：
（1）LWGY 脈沖輸出，p-p值由供電電源確定；
（2）LWY 可帶脈沖輸出或4~20mA兩線制電流輸出；
（3）LWGB 4~20mA兩線制電流輸出。
3、供電電源：
（1）LWGY：DC5~24V；
（2）LWY：3V鋰電池安裝于儀表內部可連續使用3~5年；技術優勢

參數

儀表口徑	正常流量范圍（m3/h）	擴展流量范圍（m3/h）	常規耐受壓力（MPa）	特制耐壓等級（MPa）（法蘭連接方式）
DN 4	0.04～0.25	0.04～0.4	6.3	12、16、25
DN 6	0.1～0.6	0.06～0.6	6.3	12、16、25
DN 10	0.2～1.2	0.15～1.5	6.3	12、16、25
DN 15	0.6～6	0.4～8	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 20	0.8～8	0.45～9	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 25	1～10	0.5～10	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 32	1.5～15	0.8～15	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 40	2～20	1～20	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 50	4～40	2～40	2.5	4.0、6.3、12、16、25
DN 65	7～70	4～70	2.5	4.0、6.3、12、16、25
DN 80	10～100	5～100	2.5	4.0、6.3、12、16、25
DN 100	20～200	10～200	2.5	4.0、6.3、12、16、25
DN 125	25～250	13～250	1.6	2.5、4.0
DN 150	30～300	15～300	1.6	2.5、4.0
DN 200	80～800	40～800	1.6	2.5、4.0
