S(SH)型單級雙吸清水離心泵

　　S、SH型單級雙吸離心泵供抽送清水或物理化學性質類似于水的其它液體之用。被輸送液體溫度不得高于80℃。適用于工廠、礦山、城市給水、電站、農田排灌和各種水利工程。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

S(SH)型單級雙吸清水離心泵說明書

S(SH)型單級雙吸清水離心泵

S(SH)型單級雙吸清水離心泵|單級雙吸離心泵|臥式清水離心泵

一、S、SH型單級雙吸離心泵產品概述：
S、SH型單級雙吸離心泵殼中開之離心泵，供抽送清水或物理化學性質類似于水的其它液體之用。被輸送液體溫度不得高于80℃。適用于工廠、礦山、城市給水、電站、農田排灌和各種水利工程。

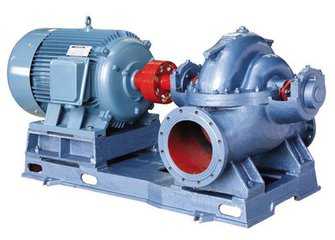

S、SH型單級雙吸離心泵

SH型單級雙吸臥式離心泵結構說明
單級雙吸泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向。雙吸離心泵檢修時無需拆卸進出口水管及電機。從傳動方向看去，離心泵為順時針?lè)较蛐D(zhuǎn)（根據用戶需要亦可改為逆時針?lè)较蛐D(zhuǎn)）。
　主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。
　體與泵蓋構成葉輪的工作室。在進出水法蘭上，制有安裝真空表和壓力表的管螺孔。水泵進出水法蘭的下部，制有放水的管螺孔。
　經過靜平衡校驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。
　泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內、安裝在泵體兩端，用黃油潤滑。
　密封環用以減少水泵壓水室的水漏回吸水室。
　離心泵通過彈性聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。
　軸封為軟填料密封（根據用戶需要可采用機械密封結構）。

SH型單級雙吸臥式離心泵結構圖

雙吸離心泵

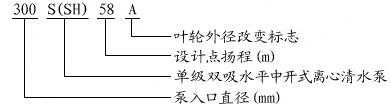

S、SH型單級雙吸離心泵型號定義：

S、SH型單級雙吸臥式離心泵性能參數

型號	流量（m3/h）	揚 程	必需汽蝕余量	轉速（r/min）	電機功率（KW）
150S-78	160	78	4.5	2950	55kW
150S-78A	140	60	4.5	2950	45kW
150S-50	160	50	4.5	2950	37kW
150S-50A	140	39	4.5	2950	30kW
150S-50B	133	36	4.5	2950	22kW
200S-95	280	95	5	2950	132kW
200S-95A	268	87	5	2950	110kW
200S-95B	245	72	5	2950	75kW
200S-63	280	63	5	2950	75kW
200S-63A	245	48	5	2950	55kW
200S-42	280	42	5	2950	45kW
200S-42A	245	36	5	2950	37kW
250S-65	485	65	3.8	1450	132kW
250S-65A	420	48	3.8	1450	90kW
250S-39	485	39	3.8	1450	75kW
250S-36A	420	29	3.8	1450	55kW
250S-24	485	24	3.8	1450	45kW
250S-24A	420	20	3.8	1450	37kW
250S-14	485	14	3.8	1450	30kW
250S-14A	420	10	3.8	1450	18.5kW
300S-90	790	90	4.8	1450	315kW
300S-90A	756	78	4.8	1450	280kW
300S-90B	720	67	4.8	1450	220kW
300S-58	790	58	4.8	1450	185kW
300S-58A	735	50	4.8	1450	160kW
300S-58B	685	43	4.8	1450	132kW
300S-32	790	32	4.8	1450	90kW
300S-32A	700	26	4.8	1450	75kW
300S-19	790	19	4.8	1450	55kW
300S-19A	700	15	4.8	1450	45kW
300S-12	790	12	4.8	1450	37kW
350S-125	1260	125	5.5	1450	630kW
350S-125A	1181	112	5.5	1450	560kW
350S-125B	1098	96	5.5	1450	500kW
350S-75	1260	75	5.5	1450	360kW
350S-75A	1170	65	5.5	1450	300kW
350S-75B	1080	55	5.5	1450	225kW
350S-44	1260	44	5.5	1450	220kW
350D-44A	1116	36	5.5	1450	160kW
350S-26	1260	26	5.5	1450	132kW
350S-26A	1130	21	5.5	1450	90kW
350S-16	1260	16	5.5	1450	75kW
350S-16A	1130	12	5.5	1450	55kW
500S-98	2020	98	6	970	780kW
500S-98A	1872	83	6	970	650kW
500S-98B	1746	74	6	970	550kW
500S-59	2020	59	6	970	460kW
500S-59A	1872	49	6	970	380kW
500S-59B	1746	40	6	970	310kW
500S-35	2020	35	6	970	280kW
500S-35A	1746	27	6	970	215kW
500S-22	2020	22	6	970	185kW
500S-22A	1746	17	6	970	132kW
500S-13	2020	13	6	970	110kW
600S-47	3170	47	7.5	970	550kW
600S-32	3170	32	7.5	970	380kW
600S-22	3170	22	7.5	970	250kW
600S-22A	2860	18	7.5	970	185KW
600S32	3170	32	7.5	970	355KW
600S-32A	2850	26	7.5	970	280KW
600S-47	3170	47	6..5	970	560KW
600S-47A	2920	40	6	970	450KW
600S-75	3170	75	6	970	900KW
600S-75A	2950	65	6	970	710KW
600S-75B	2710	55	6	970	560KW
600S-100	3170	100	6	970	1250KW
600S-100A	3000	90	6	970	1120KW
600S-100B	2830	80	6	970	900KW
800S-22	5500	22	7	730	450KW
800S-22	4400	14	5	585	250KW
800S-22A	4830	17	7	730	315KW
800S-22A	3870	11	5	585	185KW
800S-32	5500	32	7	730	630KW
800S-32	4400	20	4.5	585	315KW
800S-32A	4950	26	7	730	450KW
800S-32A	3960	17	4.5	585	250KW
800S-47	5500	47	6.5	730	1000KW
800S-47	4400	30	4.2	585	450KW
800S-47A	5070	40	6.5	730	710KW
800S-47A	4060	25	4.2	585	355KW
800S-76	5500	76	6	730	1600KW
800S-76	4400	49	4.2	585	800KW
800S-76A	5080	65	6	730	1250KW
800S-76A	4070	42	4.2	585	630KW
800S-76B	4680	55	6	730	1000KW
800S-76B	3750	35	4	585	500KW

SH型單級雙吸臥式離心泵訂貨須知：
①產品名稱與雙吸離心泵型號②雙吸離心泵口徑③雙吸離心泵揚程④雙吸離心泵流量⑤雙吸離心泵電機功率（KW）⑥雙吸離心泵轉速（r/min）⑦雙吸離心泵電壓〔V〕⑧雙吸離心泵材質⑨雙吸離心泵是否帶附件以便我們的為您正確選型。

二、S、SH型單級雙吸離心泵裝配、拆卸、安裝：
裝配與拆卸
1 、裝配轉子部件：依次將葉輪、軸套、軸套螺母、填料套、填料環、填料壓蓋，擋水圈、軸承部件裝在泵軸上，并套上雙吸密封環，然后裝上聯軸器。
2、將轉子部件裝在泵體上，調整葉輪的軸向位?到兩側雙吸密封環的中間加以固定，將軸承體壓蓋同固定螺釘緊固。
3、裝上填料，放好中開面紙墊，蓋上泵蓋打緊螺尾柱銷后，擰緊泵蓋螺母，最后裝上?料壓蓋。但不要將填料壓得太緊，填料過緊會使軸套發熱，耗費功率較大，也不要壓得太松，過松會使液體滲漏大，水泵效率降低。
裝配完成后，用手轉動泵軸，沒有擦碰現象，轉動比較輕滑均?即可，拆卸可按上述裝配順序相反地進行。
安裝
1、檢轉速離心泵和電動機應無損壞。
2、水泵的安裝高度，加上吸入管路的水力損失，及其速度能，不得大于樣本規定的允許吸上真空高度值�；A(chǔ)尺寸應符合泵機組的安裝尺寸。
3、安裝順序：
① 將水泵放在埋有地腳螺栓的混凝土基礎上，用調整其間的楔型墊塊的方法校正水平，并適當擰緊地腳螺栓，以防走動。
② 在基礎與泵底腳之后灌注混凝土。
③ 待混凝土干固后，擰緊地腳螺栓，并重新檢?水泵的水平度。
④ 校正電動機軸與水泵軸的同心度。使兩軸成一直線，在兩軸器外圓上的同軸度允差為0.1mm，端面間隙沿圓周的不均勻度允差0.3mm（在聯接進出水管路及試運行后再分別校核一遍，仍應符臺上述要求）。
⑤ 在檢電動機轉向與水泵轉向一致后，裝上聯軸器及聯接柱銷。
4、進出水管路應另設支架支撐，不得籍泵本體支承。
5、水泵與管路之間的結臺面，應保證良好的氣密性，尤其是進水管路，必須保證嚴格的不漏氣，并且在裝置上應無窩存空氣的可能。
6、如安裝在進水水位以上，為了灌泵起動，一般可裝底閥。也可采用真空引水的方法。
7、水泵與出水管路之后，一般需裝閘閥和止回閥(揚程小于20米的可不用)，止回閥裝在閘閥后面。以上所述的安裝方法是指不配帶公共底座的水泵機組。安裝配帶公共底座的泵，用調整底座與混凝土基礎之間的楔形墊鐵來校正機組的水平。然后在其間灌注混凝土。其安裝原則與要求，和不配帶公共底座的機組相同。

三、S、SH型單級雙吸離心泵起動、停止和運行：
1、起動與停止：
起動前，轉動泵的轉子，應該輕滑均。
② 關閉出水閘閥，向泵內注不（如無底閥則用真空泵抽空引水）要保證泵內充滿水.無空氣窩存。
③ 如果泵上裝有真空表或壓力表.要關閉其與泵相連接的旋基再起動電動機.待轉速正常后再打開；然后逐漸打開出水閘閥，如流置過大，可以適當?shù)仃P(guān)小閘閥進行調節；反之流量過小時.將閘閥開大。
④ 均?地?cái)Q緊填料壓蓋上的壓緊螺母，使液體成滴狀漏出.同時注意填料腔處的?升。
⑤ 當停止水泵運轉時.要先關閉真空表及壓力表的旋塞和出水管路上的閘閥.然后關閉電動機的電源.如
所處環境的溫度較低時，則應將泵體下部的四方螺塞打開.去掉??水.以免凍裂。⑥長期停止使用時.應拆開水泵將另件上的水擦干.在加工表面涂上防銹油保管好。
2、運轉：
① 水泵軸承最高?度不應超過75°C。
② 潤滑軸承用的鈣基黃油的數量以占軸承體空間的1/3?1/2為宜。
③ 填料磨損?可適當壓緊填料壓蓋.若磨損過多應加以更?。
④ 定期柁??軸器部件.注意電機軸承溫升。
⑤ 運轉過程中.如發現?聲或其他不正常的聲音時，應立即停車.檢?其原因.加以消除。
⑥ 不得任意提高水泵的轉速.但可以降低轉速使用.如本型泵額定轉速為n流量為Q，揚程為H.軸功率為N，降低轉速為n1.降速后流量.揚程.軸功率分別為Q1 、H1和N1.其相互關系.可用下列公式迸行換算：
Q1=（n1/n）Q H1=(n1/n)²H N1=(n1/n)³N

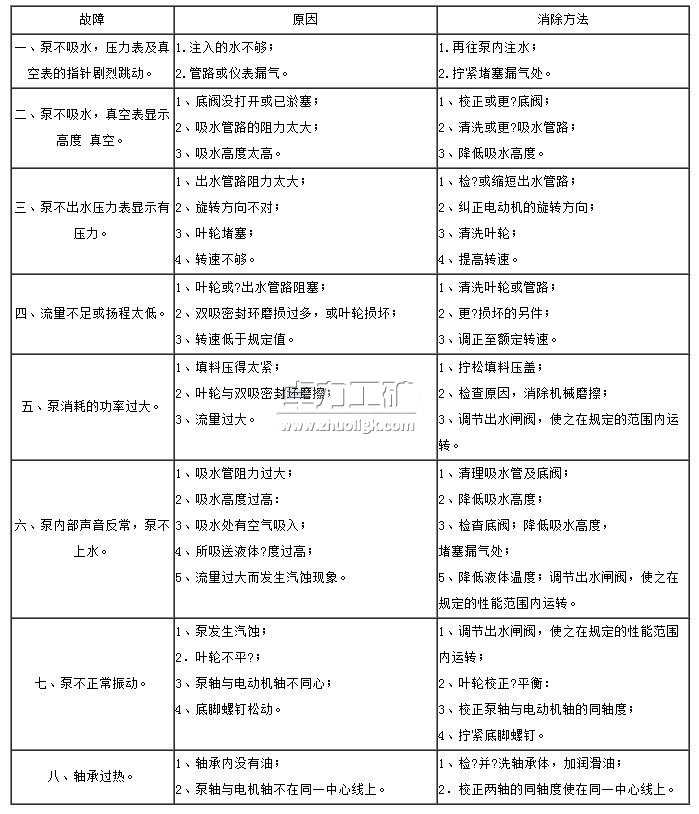

四、S、SH型單級雙吸離心泵故障原因及排除
故障與排除
