GZ電磁振動給料機

　　卓力工礦是國內知名電磁振動給料機廠家，GZ電磁振動給料機型號齊全：GZ1 GZ2 GZ3 GZ4 GZ5 GZ6 GZ7 GZ8 GZ9 GZ10 GZ11 GZ3S GZ4S GZ5S GZ6S GZ7S GZ8S GZ1F GZ2F GZ3F GZ4F GZ5F GZ6F GZ5Q GZ6Q GZ7Q GZ8Q GZ5P GZ6P GZ7P GZ5K1 GZ5K2 GZ5K3 GZ5K4。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

GZ電磁振動給料機說明書

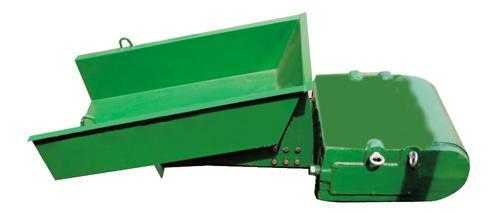

GZ電磁振動給料機

GZ電磁振動給料機|GZ電磁振動給料機廠家

GZ系列電磁振動給料機產品概述：
電磁振動給料機用于把物料從貯料倉或其它貯料設備中均勻或定量的供給到受料設備中,是實行流水作業自動化的必備設備分敞開型和封閉型兩種。還可根據要求生產電機振動給料機、往復式給料機，振動給料斗、及相配套使用的輸送機等振動設備。

GZ電磁振動給料機用途

GZ系列電磁振動給料機廣泛應用于礦山、冶金、煤炭、建材、化工、電力、糧食等行業，用于把塊狀、顆粒狀及粉狀物料從貯料倉或其它貯料設備中均勻連續或定量的給到受料設備中。

GZ電磁振動給料機特點與結構

　　1.電氣控制采用半波整流電路，可無級調節給料量，可用于自動控制的生產流程中，實現生產過程自動化。
　　2.無轉動零部件，不需潤滑，結構簡單，維修方便。
　　3.物料是微拋運動，料槽磨損小。
　　4.采用合金鋼板制成的料槽，可適用輸送高溫磨損嚴重及有腐蝕性的物料等。

GZ電磁振動給料機類型
基本型、上振型、封閉型、輕槽型、平槽型、寬槽型

GZ電磁振動給料機型號

基本型 GZ1 GZ2 GZ3 GZ4 GZ5 GZ6 GZ7 GZ8 GZ9 GZ10 GZ11

上振型 GZ3S GZ4S GZ5S GZ6S GZ7S GZ8S

封閉型 GZ1F GZ2F GZ3F GZ4F GZ5F GZ6F

輕槽型 GZ5Q GZ6Q GZ7Q GZ8Q

平槽型 GZ5P GZ6P GZ7P

寬槽型 GZ5K1 GZ5K2 GZ5K3 GZ5K4

料倉下料溜咀敞口型配置圖

料倉下料溜咀封閉型配置圖

主機基本型、平槽型、平槽型外形尺寸圖
主機基本型、平槽型、平槽型外形尺寸圖

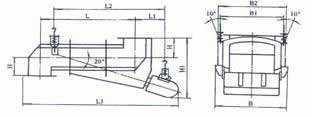

主機封閉型外形尺寸圖

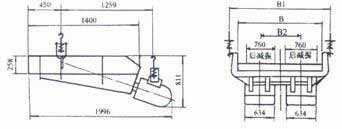

主機寬槽型外形尺寸圖

GZ電磁振動給料機主要技術參數

主要技術參數

類型	型號	GZ1		給料粒度≤mm	雙振幅 mm	振動頻率（次/分）	額定電壓（V）	額定電流（A）		有功功率（KW）	重量
類型	型號	水平	-10°	給料粒度≤mm	雙振幅 mm	振動頻率（次/分）	額定電壓（V）	工作電流	表示電流	有功功率（KW）	重量
基本型	GZ1	5	7	50	1.75	3000	AC220	1.34	1.0	0.06	77
	GZ2	10	14	50				3.0	2.3	0.15	151
	GZ3	25	35	75				4.6	3.8	0.20	233
	GZ4	50	70	100				8.4	7.0	0.45	460
	GZ5	100	140	150				12.7	10.6	0.65	668
	GZ6	150	210	200	1.5		AC380	16.4	13.3	1.5	1271
	GZ7	250	350	300				24.6	20	2.5	1920
	GZ8	400	560	300				39.4	32	4.0	3040
	GZ9	600	840	500				47.6	38.6	5.5	3750
	GZ10	750	1050	500				39.4×2	32×2	4.0×2	6491
	GZ11	1000	1400	500				47.6×2	38.6×2	5.5×2	7680
上振型	GZ3S	25	35	75	1.75		AC220	4.6	3.8	0.20	242
	GZ4S	50	70	100				8.4	7.0	0.45	457
	GZ5S	100	140	150				12.7	10.6	0.65	666
	GZ6S	150	210	200	1.5		AC380	16.4	13.3	1.5	1246
	GZ7S	250	350	250				24.6	20	2.5	1963
	GZ8S	400	560	300				39.4	32	4.0	3306
封閉型	GZ1F	4	5.6	40	1.75		AC220	1.34	1.0	0.06	78
	GZ2F	8	11.2	40				3.0	2.3	0.15	154
	GZ3F	20	28	60				4.6	3.8	0.20	247
	GZ4F	40	50	60				8.4	7.0	0.45	464
	GZ5F	80	112	80				12.7	10.6	0.65	668
	GZ6F	120	168	80	1.5		AC380	16.4	13.3	1.5	1278
輕槽型	GZ5Q	100	140	200	1.75		AC220	12.7	10.6	0.65	653
	GZ6Q	150	200	250	1.5		AC380	16.4	13.3	1.5	1326
	GZ7Q	250	350	300				24.6	20	2.5	1992
	GZ8Q	400	560	350				39.4	32	4.0	3046
平槽型	GZ5P	50	140	100	1.75		AC220	12.7	10.6	0.65	633
	GZ6P	75	210	300	1.5		AC380	16.4	13.3	1.5	1238
	GZ7P	125	350	350	1.5		AC380	24.6	20	2.5	1858
寬槽型	GZ5K1		200	100	1.5		AC220	12.7×2	10.6×2	0.65×2	1212
	GZ5K2		240	100							1343
	GZ5K3		270	100							1376
	GZ5K4		300	100							1408

注：若物料濕度大于8%，粒度小于30目，產量會明顯下降；粘性物料難以輸送。
　　
主機選型

分類	型號規格	使用范圍
基本型 (下振型)	GZ1-11	適應無特殊要求的物料輸送
上振型	GZ3S-8S	用于配置空間不夠，振動器設在基本型180°相對位置上。
封閉型	GZ1F-6F	用于易碎顆粒狀物料，防止粉塵飛揚
輕槽型	GZ5Q-8Q	輸送輕物料
平槽型	GZ5P-7P
寬槽型	GZ5K1-K4	適用于選煤，亦可用于向篩分設備給料。

　　料倉下料溜咀的配置參數

型號	A	B	C	D	E	F
GZ1	20	＜50	＜20	150	70	20
GZ2	20	＜65	＜20	150	100	30
GZ3	20	＜90	＜30	250	120	40
GZ4	30	＜110	＜40	250	160	40
GZ5	30	＜150	＜40	350	200	50

　　
　　主機基本型、輕槽型、平槽型外形尺寸參數

形式	型號	L	L1	L2	L3	H	H1	B	B1	B2	B3
基本型	GZ1	600	209	550	910	100	360	200	280	340	376
	GZ2	800	310	660	1175	120	450	300	388	458	508
	GZ3	900	311	790	1325	150	520	400	496	542	578
	GZ4	1100	413	965	1615	200	645	500	620	686	762
	GZ5	1200	463	1050	1815	250	765	700	850	761	840
	GZ6	1600	400	1470	2400	250	1030	900	720	1032	1092
	GZ7	1800	650	1465	2800	250	1130	1100	840	1257	1332
	GZ8	2200	750	1800	3300	300	1343	1300	1000	1471	1556
	GZ9	2400	800	2000	3515	300	1440	1500	1010	1676	1776
輕槽型	GZ5Q	1600	488	1414	2189	250	644	900	1042	761	1104
	GZ6Q	1800	650	1406	2610	250	1066	1100	1257	720	1192
	GZ7Q	2200	750	1738	3150	300	1240	1300	1467	840	1635
	GZ8Q	2400	800	1906	3464	300	1360	1500	1672	1000	1866
平槽型	GZ5P	1200	388	1140	1815	250	647	900	1040	761	1202
	GZ6P	1400	450	1233	2366	250	1030	1100	1232	720	1292
	GZ7P	1600	500	1440	2574	250	1089	1300	1457	840	1532

　　主機上振型外形尺寸參數

型式	型號	L	L1	L2	L3	L4	H1	H2	H3	B	B1	B2
上振型	GZ3S	1730	1030	360	1000	100	690	340	89	400	490	518
	GZ3S	2020	1220	410	1100	120	865	400	110	500	620	586
	GZ3S	2260	1330	465	1200	120	960	420	129	700	845	761
	GZ3S	2900	1640	650	1600	150	1345	790	145	900	1020	720
	GZ3S	3230	1800	750	1800	150	1570	910	161	1100	1233	840
	GZ3S	4080	2330	850	2200	180	1980	1040	203	1300	1426	930

　　主機封閉型外形尺寸參數

型式	型號	L	L1	L2	L3	H1	H	B1	B2	B
封閉型	GZ1F	600	246	716	1064	410	108	250	340	357
	GZ2F	800	288	903	1402	520	135	358	458	517
	GZ3F	1000	300	1082	1695	620	170	464	527	585
	GZ4F	1100	451	1306	1940	750	208	574	686	762
	GZ5F	1200	528	1483	2190	893	255	784	761	868
	GZ6F	1600	584	1684	2835	1200	265	949	720	1120

封閉性進出料口參數

型號	A1	A2	A3	B1	B2	B3	n-ΦD
GZ1F	174	2×77	120	254	3×78	200	10-Φ7
GZ2F	224	2×99	160	346	3×112	300	10-Φ11
GZ3F	286	2×126	200	486	3×152	400	10-Φ11
GZ4F	318	2×139	220	598	5×112	500	10-Φ13
GZ5F	348	2×154	240	808	6×128	700	10-Φ13
GZ6F	388	2×174	280	1008	6×178	900	16-Φ13

主機寬槽型外形尺寸參數

型式	型號	B	B1	B2	B3
寬槽型	GZ5K1	1600	1750	900	1872
	GZ5K2	1900	2050	1000	2175
	GZ5K3	2200	2350	1200	2475
	GZ5K4	2500	2650	1400	2772

配套控制箱

給料機型號	普通控制箱型號	給料機型號	普通控制箱型號
GZ₁	XKZ-5G2	GZ₆,GZ₇	XKZ-50G3
GZ₂,GZ₃	XKZ-10G2	GZ₈,GZ₉	XKZ-200G3
GZ₄,GZ₅	XKZ-20G2	GZ₁₀,GZ₁₁	XKZ-200G3
GZ₅K(1-4)	XKZ-50G2

GZ型電磁振動給料機設備選型注意事項：
1.主機選型：

類? 型	生產率計算容量（t/m3）	用途
基本型	1.6	無特殊要求的物料給料
上振型	1.6	配置空間不夠的情況下安裝使用，其它與基本型相同
封閉型	1.6	易碎顆粒、粉塵較大及揮發性物料給料
輕槽型	1.0	比重較小的輕物料給料
平槽型	安配煤條件給出	薄料層均勻給料
寬槽型	按配煤條件給出	主要用于選煤，亦可用于向篩分設備給料

實際容重大于或小于上述計算容重時，生產率按實際物料容重進行換算。對于粒度小于1mm的物料，輸送速度下降，含水量大于10%的潮濕粘性物不能正常輸送。料層厚度超過一事實上值，會妨礙正常給料，推薦料層厚度H=(1/3～1/4)槽高。
對有特殊要求、特殊規格的產品，我公司可專門設計制造。
2.配套控制箱
GZ系列電磁振動給料機配套控制箱具有手動控制和自動控制兩種功能。自動控制信號為0～5V或～20mA。控制箱基本電路采用先進的移相觸發器控制固態繼電器作為主回路整流控制原件，可靠性好、壽命長，是一種新型控制電路。控制箱分為掛式與臺式兩種，訂貨時請注明。
